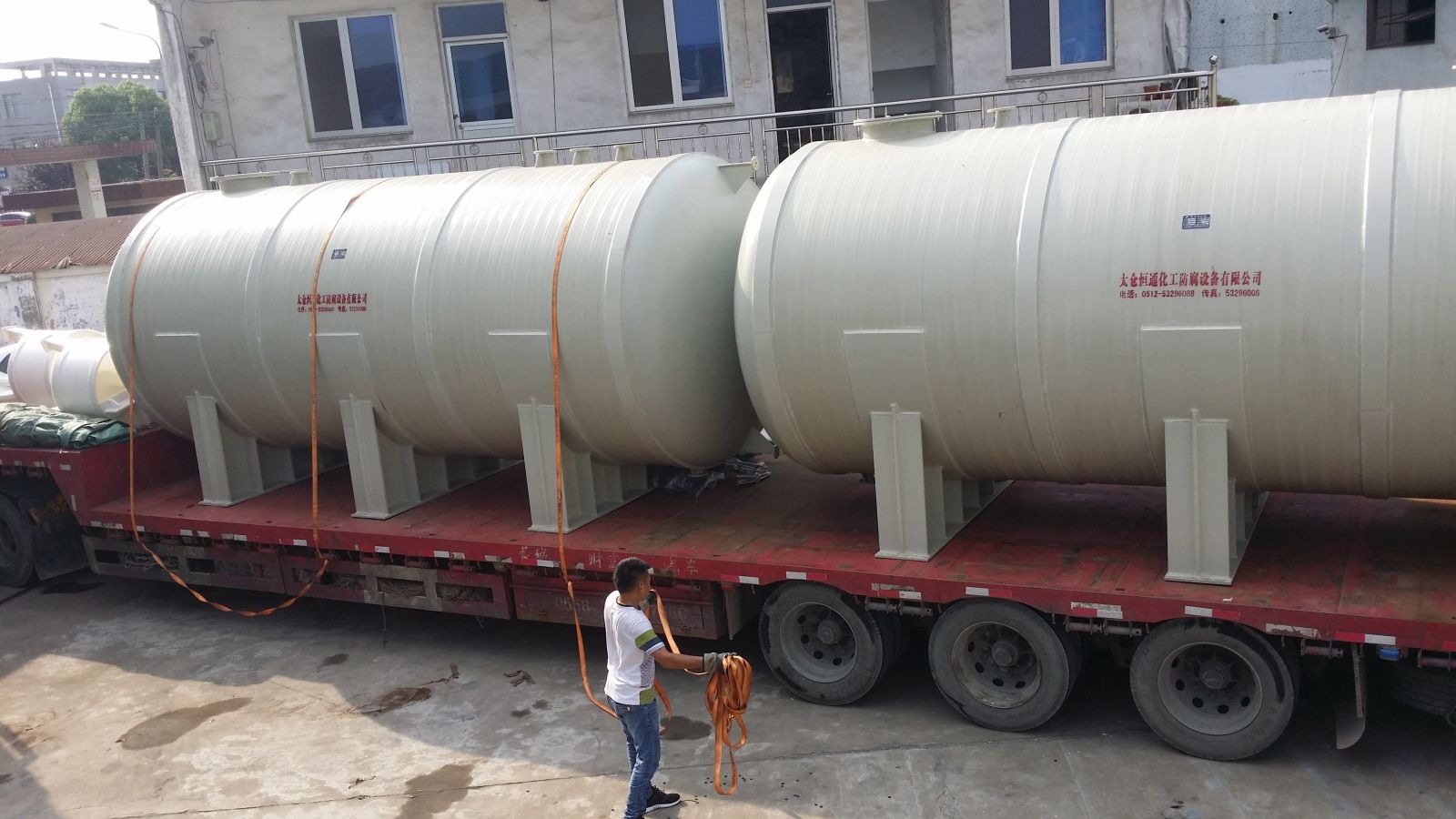

PPH纏繞儲(chǔ)罐是傳統(tǒng)聚丙烯卷焊儲(chǔ)罐的升級(jí)替代產(chǎn)品。PPH材料是在普通PP材料的基礎(chǔ)上進(jìn)行β改性，使其具有均勻細(xì)膩的Beta晶型結(jié)構(gòu)，具有極好的耐化學(xué)腐蝕性，耐磨損以及絕緣性好。在PPH材料中加入紫外線吸收劑和抗老化劑，大大增加了PPH設(shè)備的使用壽命，特別是室外用儲(chǔ)罐，PPH纏繞儲(chǔ)罐比傳統(tǒng)PP卷焊儲(chǔ)罐使用壽命增加50%左右。PPH儲(chǔ)罐罐體采用國(guó)際領(lǐng)先技術(shù)—擠出纏繞成型，罐體無(wú)焊縫，品質(zhì)達(dá)到國(guó)際先進(jìn)水平。

一、罐體擠出纏繞制作
纏繞罐體系采用螺旋擠出纏繞機(jī)組加工而成，系統(tǒng)采用將PP/PPH/HDPE顆粒熱熔擠出后在鋼制模具上纏繞成罐體的工藝。

擠出纏繞的優(yōu)點(diǎn)：
◆生產(chǎn)效率比手工的高5-8倍
◆產(chǎn)品整體性好，無(wú)接縫，抗腐蝕、耐滲漏性好
◆產(chǎn)品平整美觀，實(shí)現(xiàn)罐體上薄下厚，降低價(jià)格
◆產(chǎn)品尺寸、形狀不受限制
◆在顆粒料中添加紫外線吸收劑和抗老化劑，大大延長(zhǎng)了設(shè)備的使用壽命。



二、外部焊接制作

外部焊接就是用進(jìn)口自動(dòng)擠出焊接機(jī)組使儲(chǔ)罐應(yīng)力最大部位實(shí)現(xiàn)大焊縫一次焊接成型的工藝。將與罐體性質(zhì)相同的全新PP/PPH/HDPE顆粒料或焊條熱熔在焊縫處，使罐底和罐體形成一個(gè)整體，此工藝的焊接強(qiáng)度能達(dá)到90%以上。

底部焊接工藝特點(diǎn)：
◆機(jī)械化、自動(dòng)化程度高，產(chǎn)品質(zhì)量穩(wěn)定。
◆可按制品承受應(yīng)力特點(diǎn)來(lái)設(shè)計(jì)焊縫規(guī)格，使之充分發(fā)揮焊縫的整體性。
◆產(chǎn)品整體性好，焊縫與母體一體，抗腐蝕、耐滲漏性好
◆可減少飛邊，接縫平整美觀



三、內(nèi)部焊接制作

內(nèi)部焊接是采用自動(dòng)長(zhǎng)臂擠出焊接工藝，是所有工序中最重要的一步。將與罐體性質(zhì)相同的全新PP/PPH/HDPE顆粒料或焊條熱熔在內(nèi)部焊縫處，與罐底、罐體成一體，原理與外部焊接相同，只是其設(shè)備不同。

內(nèi)部焊接工藝特點(diǎn)：
◆機(jī)械化、自動(dòng)化程度高，產(chǎn)品質(zhì)量穩(wěn)定
◆可按制品承受應(yīng)力特點(diǎn)來(lái)設(shè)計(jì)焊縫規(guī)格，使之充分發(fā)揮焊縫的整體性
◆產(chǎn)品整體性好，焊縫與母體一體，抗腐蝕、耐滲漏性好
◆可減少飛邊，接縫平整美觀



四、管口安裝制作

管口安裝是最后一道工序，等同于底部焊接的縮小版本，就是用進(jìn)口小型自動(dòng)擠出焊接機(jī)組，將接管與法蘭焊接成型，再采用開孔器在罐體上開相應(yīng)尺寸的口徑，最后采用德國(guó)MUNSCH手提擠出焊接。

管口安裝工藝特點(diǎn)：
◆機(jī)械化、自動(dòng)化程度最高，產(chǎn)品質(zhì)量穩(wěn)定
◆管口焊縫與罐體一體，焊接強(qiáng)度高
◆可減少飛邊，焊縫平整美觀





聚丙烯（PPH）性能表
項(xiàng)　目	典型值	單位	測(cè)試方法
密度	930	㎏/m3	ISO 1183
熔流率(230℃/2.16㎏)	0.3	g/10 min	ISO 1133
熔流率(190℃/5.0㎏)	0.6	g/10 min	ISO 1133
屈服應(yīng)力(50㎜/min)	36	MPa	ISO 527-2
屈服變形(50㎜/min)	10	％	ISO 527-2
抗張模量(1㎜/min)	1650	MPa	ISO 527-2
Charpy沖擊強(qiáng)度,開槽（+23℃）	7	KJ/㎡	ISO 179/1eA
開槽（-20℃）	2	KJ/㎡	ISO 179/1eA
維卡軟化溫度B(50N)	95	℃	ISO 306



高密度聚乙烯（HDPE）性能表
項(xiàng)　目	典型值	單位	測(cè)試方法
密度（基本樹脂）	950	㎏/m3	ISO 1183/ISO 1872-2
密度（化合物）	960	㎏/m3	ISO 1183/ISO 1872-2
熔流率(190℃/2.16㎏)	＜0.1	g/10min	ISO 1133
熔流率(190℃/5.0㎏)	0.25	g/10min	ISO 1133
拉伸屈服應(yīng)力	25	MPa	ISO 527-2/ISO 1872-2
斷列伸長(zhǎng)率	＞600	％	ISO 527-2/ISO 1872-2
Charpy沖擊強(qiáng)度,開槽（0℃）	16	KJ/㎡	ISO 179/1eA
蕭氏硬度（Shore D）	60		ISO 868
碳黑含量	≥2	％	ASTM D 1603
脆化溫度	＜-70	℃	ASTM D 746
耐環(huán)境應(yīng)力開裂（10％ lgepal），F(xiàn)50	＞10000	h	ASTM D 1693-A
熱穩(wěn)定性（210℃）	≥15	min	EN 728
